el相機檢測儀產品簡介：

el相機檢測儀又稱EL紅外拍照檢測設備、便攜式組件EL測試儀，el相機檢測儀是利用電致發光原理開發的一種檢測太陽能電池組件內部缺陷的檢測設備，通過檢測結果的分析判斷組件缺陷，是太陽能組件用戶必不可少的檢測設備。el相機檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險。

el相機檢測儀搭載2476萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題，設備配套儲能電源與Wi-Fi無線控制模塊，現場的檢測使用更為便捷快速。

el相機檢測儀應用場景：

適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。

el相機檢測儀可識別缺陷類型：

隱裂	破片	碎片	斷柵	黑心	虛焊
工藝污染	低效率片	黑邊	燒結	過刻	穿孔

el相機檢測儀產品特點優勢：

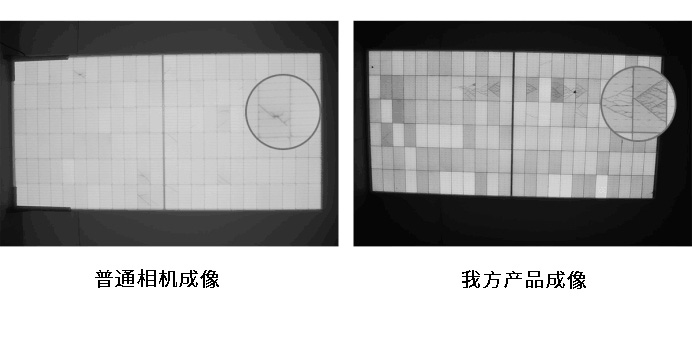

1、2476萬級高清紅外相機、EL畫質更清晰。

2、全時自動對焦模塊成像精度更高。

3、無線控制設備檢測，快速成像。

4、程控恒流電源現場檢測實現24小時不間斷測試。

5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像。

6、儲能電源現場檢測無需任何準備即可測試。

7、1.85米三腳架支架上組件多角度測試更便捷。

8、整機無線遠程操作測試，一人即可完成整個項目。

9、三防拉桿箱攜帶運輸輕便安全。

el相機檢測儀應用領域：

場景	工廠組件、倉庫組件、電站現場組件測試、
測試	白天：戶外防紅外暗室測試；室內無太陽光環境測試夜晚：直接三腳架測試，燈光月光無影響
對象	晶硅組件、薄膜組件（可定制）
數量	單塊組件成像檢測

el相機檢測儀規格參數：

模塊	配置	規格
相機模塊	像素	2476萬像素
	分辨率	6000x4000
	芯片	23.5x15.6mm、CMOS傳感器
	精度	1.0mm/pixel
	檢測速度	1～30s可調
	弱電流測試	可在5A弱電流呈現清晰隱裂成像
	光屏蔽	燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響
	檢測面積	4000mm*2000mm
	鏡頭	18-55mm紅外鏡頭
	對焦模式	全時自動對焦
	電池	1040mah
	內存卡	64GB
	讀卡器	USB3.0+Type-C
電源模塊	容量	28.3AH
	電芯	高性能離鋰電池
	輸出電流	5A
	電流精度	0.1A
	輸出電壓	70V
	電壓精度	0.01V
	負載功率	100W～600W；上限不高于700W
	檢測數量	300～500塊光伏板
	控制面板	LED數顯程控面板
	功能設置	無線遙控上電斷電
	節電模式	上電10s后自動斷電
	穩態模塊	恒定電源輸出電流電壓不受電量大小變化
	電路保護	短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板
	上電線	10cm交流三孔輸入線
	直流線	3m直流輸出線、MC4端口對接組件
電腦	平板電腦	華為平板8+128G
Wi-Fi	2.4G	內置2.4GWi-Fi無線控制模塊
軟件	檢測APP	無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等
支架系統	檢測支架	1.85米鋁合金支架
	檢測云臺	支架一體式安裝，720度旋轉
定位模塊	檢測定位	十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率
使用環境	沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境
質保售后	1年質保、24H響應、72H故障解決方案、備品備件協調
